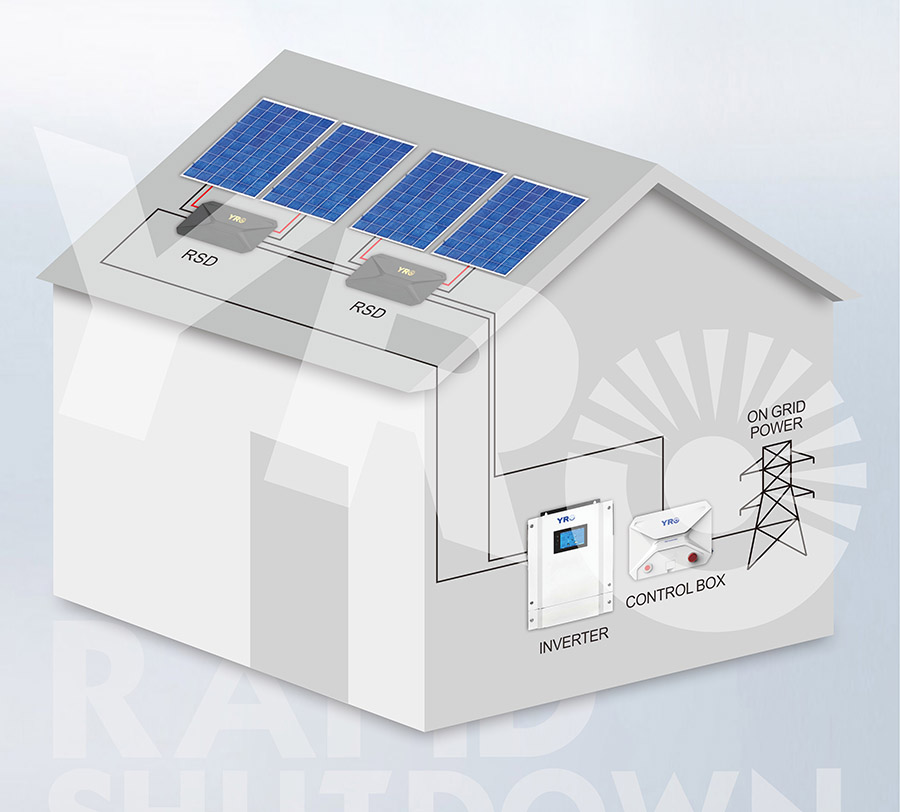

YRSD-1P/2P est un dispositif d'arrêt rapide au niveau du module qui offre une sécurité incendie pour les toits et les bâtiments solaires, reste la période de fonction d'arrêt rapide pendant toute la durée de vie du système solaire photovoltaïque.
Un interrupteur à bouton d'urgence est nécessaire pour lancer le fonctionnement d'arrêt rapide, comme point de déclenchement au sol et plus facile à atteindre.
Le câble de communication du dispositif d'arrêt rapide doit être connecté en série et connecté au bouton-interrupteur.
● Arrêt rapide au niveau du module
● Arrêt manuel par bouton-poussoir
● Arrêt automatique en cas de perte de courant alternatif
● Arrêt automatique en cas de surchauffe
● Compatible avec la plupart des onduleurs et panneaux de chaîne
Données techniques
| Numéro de modèle. | ANNÉE-1P/2P | |
| Tension d'entrée maximale | Panneau unique 120 V ou 60 V par panneau (deux panneaux en série) | |
| Courant d'entrée maximal | 18A | 25A |
| Puissance maximale | 2160W au total | 3000W au total |
| Câbles d'entrée et de sortie PV | Câbles + connecteurs 4,0 mm² (12 AWG) | |
| Longueur du câble d'entrée PV | 180mm | |
| Longueur du câble de sortie PV | 1800mm | |
| Protection IP | IP68 | |
| Poids | 1000g | |
| Température de fonctionnement | -40℃ à-+85℃ | |
| Température ambiante de fonctionnement | -40℃ à-+55℃ | |
| Conformité aux normes | EN61646 EN 61000,EN 61215 CEI 60716 projet C (résistant au NH3) | |
| Connecteurs PV : | Connecteur Staubi (standard), connecteurs Jinko et QC en option | |
| Alimentation CC pour chaque RSD | ||
| Plage de tension | 14V-28V | |
| Courant maximal | 15mA | |
| Puissance maximale | 0,2W | |
| Câbles d'alimentation (câble de signal) | 2×0.823mm² （18AWG）Signal Cables + Signal Connectors | |
| Longueur des câbles d'alimentation | 1800mm | |
| Garantie | 5 ans | |
| Poids | 750g | |
L'arrêt rapide a des applications importantes dans de nombreux domaines. Voici quelques utilisations courantes :
●Sécurité et urgences : en cas d'urgence, telles que des incendies, des fuites ou d'autres événements dangereux, l'alimentation électrique doit être coupée rapidement pour assurer la sécurité du personnel. Le système d'arrêt rapide peut couper rapidement l'alimentation électrique et éviter les risques potentiels liés à une expansion ultérieure.
●Maintenance et inspection : lors de la maintenance, de l'inspection ou du remplacement de l'équipement, celui-ci doit d'abord être mis hors tension pour garantir la sécurité du personnel et éviter les pannes électriques. La fonction d'arrêt rapide permet de déconnecter rapidement le courant, permettant aux opérateurs d'effectuer les travaux de maintenance en toute sécurité.
●Prévenir les dommages à l'équipement : dans certaines circonstances, telles que des surcharges de circuit, des courts-circuits ou des conditions anormales, l'équipement peut être endommagé par un courant ou une tension excessive. En coupant rapidement l’alimentation, vous pouvez rapidement arrêter le flux d’électricité dans un circuit, réduisant ainsi le risque de dommages à votre équipement.
●Gestion de l'énergie : l'arrêt rapide peut également être utilisé pour la gestion de l'énergie et les mesures d'économie d'énergie. Lorsque l'appareil est inactif ou non utilisé, il peut couper l'alimentation électrique grâce à un arrêt rapide pour éviter le gaspillage d'énergie et la consommation d'énergie inutile.
●Protection du circuit : un arrêt rapide peut être utilisé pour protéger d'autres équipements ou composants contre des dommages potentiels lorsqu'un défaut ou une condition anormale se produit dans un circuit. Il coupe rapidement le courant et empêche les défauts de se propager dans tout le circuit.
En bref, un arrêt rapide a une valeur d'application importante et peut garantir la sécurité du personnel, le fonctionnement normal de l'équipement et la gestion des économies d'énergie. Il joue un rôle clé dans les situations d'urgence et fournit les fonctions de contrôle de puissance et de protection des circuits requises dans de nombreuses applications pratiques.
