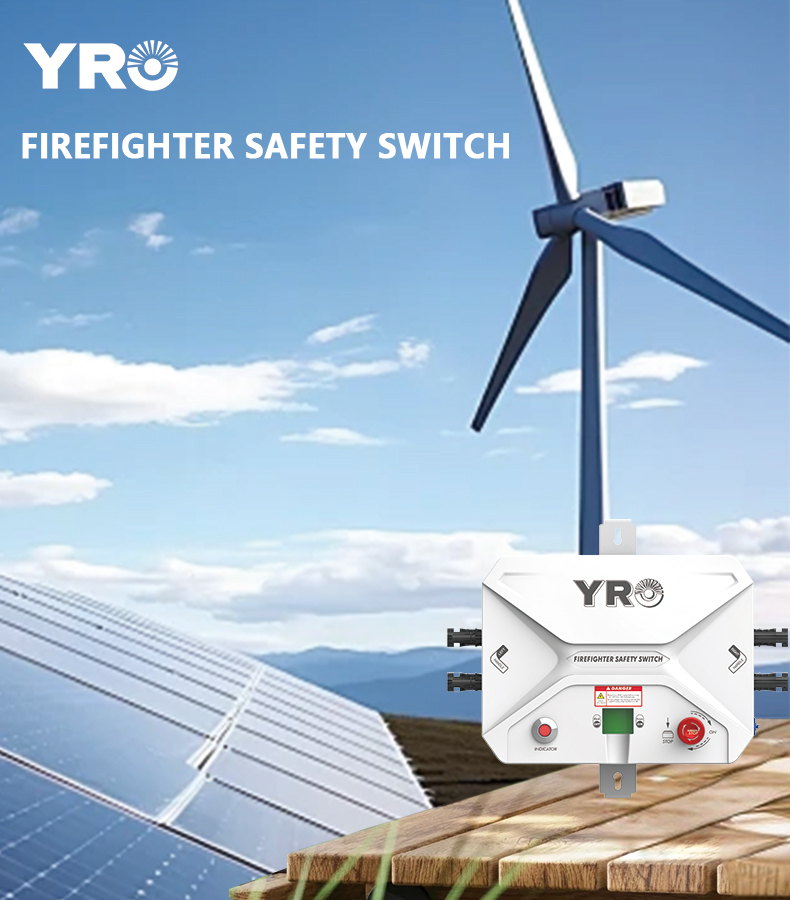

L'interrupteur de sécurité pompier de la série YRSD-A est utilisé pour déconnecter le courant continu entre les panneaux solaires et l'onduleur, supprimer la haute tension CC dans la chaîne photovoltaïque et éviter le risque d'incendie électrique.
●Rapid Shutdown YRSD-A series firefighter safety switch is designed to disconnect the DC current flow between solar panels and inverter. It is used as a safety measure to remove the high voltage DC power in the PV string and reduce the risk of electric fire. The switch is particularly useful for firefighters and emergency personnel who need to access a building or structure equipped with photovoltaic (PV) systems.
●Rapid Shutdown YRSD-A series firefighter safety switch is typically installed in a weatherproof enclosure, and it features a lockable handle that can be easily operated with gloves on. The switch is capable of interrupting up to 1000 volts DC and has a maximum current rating of 32 amperes. The switch is also equipped with arc suppression technology to prevent arcing during the switching process.
●Rapid Shutdown YRSD-A series firefighter safety switch is an essential safety device for PV system installations. It protects people and property from the hazards associated with DC power and allows for easy disconnection of the system in case of emergency.
Données techniques
| Modèle | YRSD-A |
| Tension CC maximale CEI/EN 60947-3 | 1500V/1000V |
| Courant continu maximum CEI/EN 60947-3 | 26A/50A |
| Numéro de modèle. | YRSD-10A |
| Nombre de chaînes | 10 cordes |
| Tension de fonctionnement | 90Vca-260Vca |
| Tension nominale | 230 Vca |
| Courant nominal | 30m |
| Démarrage actuel | moyenne 100mA |
| Allumer le courant d'action | Maximum 300 mA |
| Conformité aux normes | CEI / EN 60947-3 |
| Degré de protection | IP66 |
| Température de stockage autorisée entre | -40℃ à +85℃ |
| Plage de température de fonctionnement | -20℃ à +50℃ |
| Température de fonctionnement maximale avant | +85℃ |
| Niveau de protection | Classe II |
| Endurance mécanique | 9700 |
| Endurance électrique | 300 |
| Garantie | 5 ans |
Utilisation prévue de Rapid Shutdown :
Le Rapid Shutdown a été spécialement développé comme dispositif de sécurité pour les installations photovoltaïques à courant continu (DC). Le sectionneur DC est utilisé pour déconnecter les chaînes connectées de l'installation en cas de situation d'urgence.
Emplacement de l'arrêt rapide :
Le Rapid Shutdown doit être placé aussi près que possible des panneaux solaires. Grâce à son boîtier, l'interrupteur est protégé contre les influences extérieures comme la poussière et l'humidité. L'ensemble de l'installation est conforme à la norme IP66, ce qui la rend adaptée à une utilisation en extérieur.
L'application de l'arrêt rapide dans la vie quotidienne s'étend au-delà des installations de systèmes photovoltaïques. Même si l’objectif principal d’un arrêt rapide est d’améliorer la sécurité dans le contexte des systèmes d’alimentation en courant continu, il existe d’autres scénarios dans lesquels des principes similaires peuvent être appliqués.
Véhicules électriques (VE) :
Les principes d’arrêt rapide peuvent être appliqués aux bornes de recharge pour véhicules électriques. En cas d'urgence ou lorsque des travaux de maintenance doivent être effectués sur la borne de recharge, un mécanisme d'arrêt rapide peut couper rapidement l'alimentation électrique des câbles de recharge, garantissant ainsi la sécurité des utilisateurs et évitant les risques électriques potentiels.
Machines industrielles :
Dans les environnements industriels, il existe souvent de grandes machines et équipements fonctionnant avec une alimentation CC haute tension. La mise en œuvre de mécanismes d'arrêt rapide dans ces systèmes peut contribuer à protéger les travailleurs et à prévenir les accidents en coupant rapidement l'alimentation électrique en cas d'urgence.
Systèmes de stockage sur batterie :
Les systèmes de stockage sur batterie, tels que ceux utilisés dans les environnements résidentiels ou commerciaux, peuvent également bénéficier d'une fonctionnalité d'arrêt rapide. En cas d'incendie ou d'autres urgences, un mécanisme d'arrêt rapide peut déconnecter la batterie du reste du système électrique, réduisant ainsi le risque de choc électrique ou d'incendie.
Appareils à domicile:
Bien qu'il ne soit pas directement lié à un arrêt rapide, le concept d'interrupteurs de sécurité peut être appliqué aux appareils électroménagers. Par exemple, de nombreux appareils disposent de mécanismes de sécurité intégrés qui coupent automatiquement l’alimentation électrique s’ils détectent un défaut ou un fonctionnement anormal. Cela aide à prévenir les accidents et protège les utilisateurs des risques électriques potentiels.
En résumé, bien que l'arrêt rapide soit principalement associé aux installations de systèmes photovoltaïques, les principes de l'arrêt rapide de l'alimentation peuvent être appliqués à divers autres scénarios de la vie quotidienne pour améliorer la sécurité et prévenir les risques électriques.
